Moguće je ugraditi stropni električni sustav kako bi se izbjegli invazivni radovi obnove: pogledajmo kada i kako to učiniti
Tijekom renoviranja, kada nije moguće provući valovite cijevi i cijevi ispod poda, potrebno je procijeniti alternativna rješenja poput izrade stropnog električnog sustava. Koji su nedostaci? Je li to uvijek moguće učiniti? Saznajte više u ovom članku.

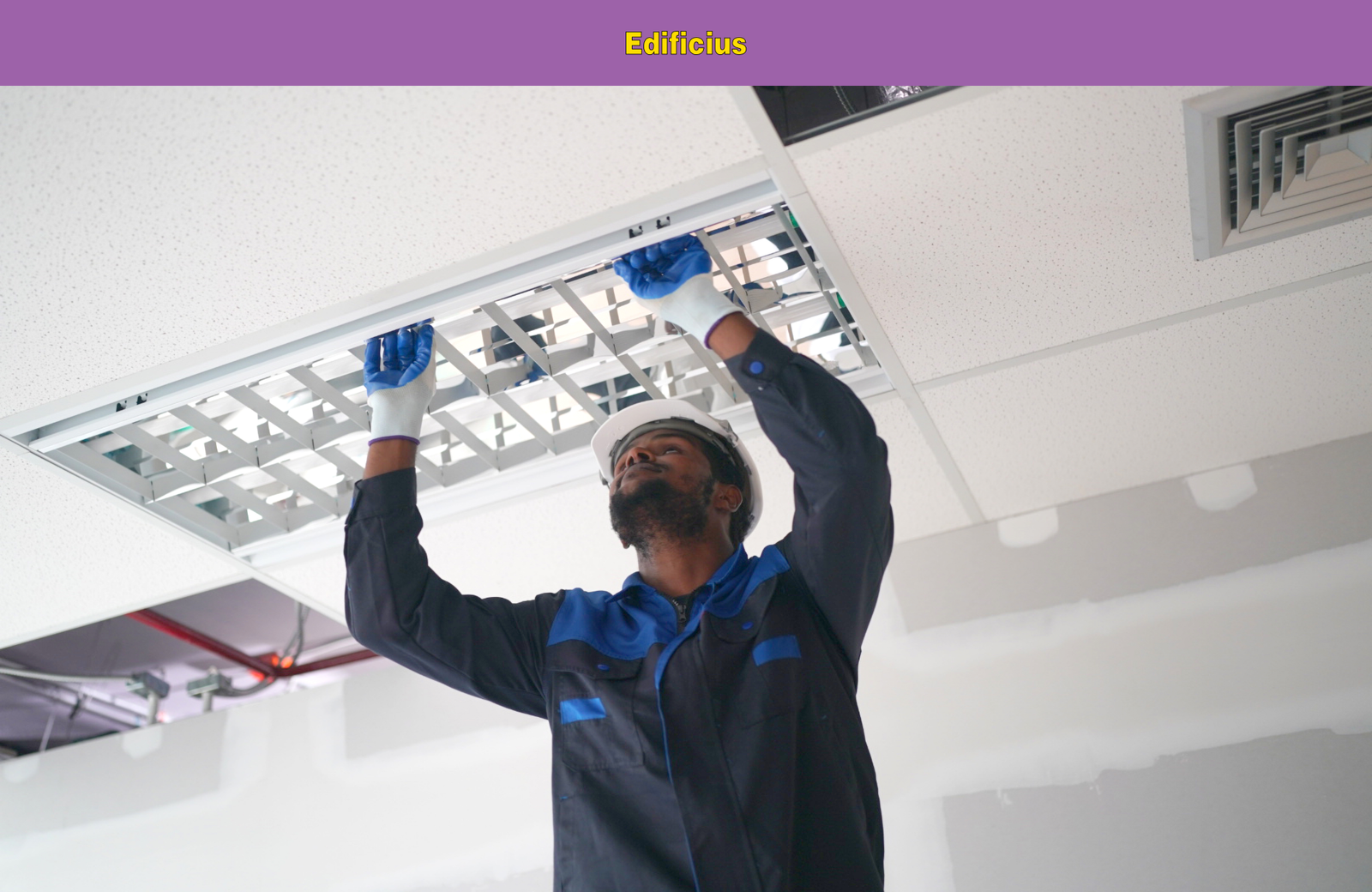

Stropni električni sustav
U svijetu renoviranja, stropne elektroinstalacije više nisu samo nužno rješenje, već postaju čest izbor i u novogradnjama.
Posebno se primjenjuju u projektima poput poslovnih prostora, trgovina i ureda zbog funkcionalnosti i estetike.
Tradicionalno, fokus je uvijek bio na podnim sustavima ili alternativno, na vidljivim električnim sustavima. U novije vrijeme sve je češća ugradnja stropnih električnih sustava koji koriste prostor između ploče i spuštenog stropa. Ovaj trend proizlazi iz sve veće potražnje za spuštenim stropovima od gipsanih ploča, najčešće iz estetskih razloga. Danas je gotovo nezamislivo planirati obnovu ili prenamjenu interijera bez uključivanja spuštenih ili lažnih stropova.
Konstrukcija spuštenog stropa tako je postala ključni element modernih renovacija s ciljem karakterizacije okoliša i smještaja reflektora i LED traka za učinkovito i dojmljivo osvjetljenje. Stoga, zašto ne iskoristiti ovaj proces koji je već uključen u troškove za implementaciju stropnog električnog sustava? Dodavanje okomitih vodova i razgranatih vodova tijekom faze postavljanja spuštenog stropa učinkovit je način smanjenja troškova i pojednostavljenja cjelokupnog procesa.
Ovaj pristup ne samo da osigurava značajne uštede vremena i troškova u usporedbi s tradicionalnim ugradnjama podnih sustava, već je i izuzetno svestran, posebno kada se odlučite da ne zamijenite podove ili izvodite pretjerano invazivne radove.
U mnogim slučajevima predstavlja jedino izvedivo rješenje za izvođenje radova na sustavima (obnova, nadogradnja itd.) s minimalnim učinkom.
Doista je moguće dizajnirati estetski ugodna rješenja koja mogu sakriti prolaz cijevi bez da je potrebno spustiti cijeli strop. Često su dovoljni obodni vijenci ili ciljani zahvati na strateškim pozicijama.
Je li ova vrsta sustava u skladu s važećim sigurnosnim propisima? Odgovor je potvrdan, pod uvjetom da je sustav ispravno instaliran na odgovarajuće potporne staze ili cijevi.
Također, moraju se koristiti prikladne razvodne kutije i uključiti revizijski otvor radi lakšeg održavanja.
Korištenje MEP softvera za projektiranje stropnog električnog sustava
Korištenje softvera BIM MEP sustava za projektiranje i održavanje stropnog električnog sustava nudi brojne prednosti kako tijekom faze projektiranja tako i u fazama upravljanja i održavanja.
Tijekom faze projektiranja, softver omogućuje dizajnerima stvaranje detaljnih trodimenzionalnih modela stropnog električnog sustava, integrirajući ih s drugim MEP sustavima (mehaničkim, električnim, vodovodnim), arhitektonskim elementima i strukturnim elementima zgrade. To omogućuje bolje razumijevanje interakcije između različitih komponenti sustava i građevinske strukture, smanjujući rizik od pogrešaka i sukoba tijekom izgradnje. Iz 3D modela moguće je ocijeniti ispravnost estetskih i funkcionalnih dizajnerskih izbora, kao što su minimalna visina u spuštenom stropu, pozicioniranje svjetlosnih točaka i estetski prikaz spuštenog stropa.
Zapravo, BIM-MEP integracija omogućuje modeliranje i spuštenog stropa, odabir stila i dizajna te elemenata stropnog električnog sustava s istim softverom. Rezultat je potpuni 3D model spreman za korištenje za automatsku izradu projektnih crteža, prikaza, rasporeda i tablica za iscrpnu prezentaciju projekta.
Tijekom faze održavanja, MEP model pruža potpunu bazu podataka informacija o stropnom električnom sustavu, uključujući pojedinosti o komponentama, planiranom preventivnom održavanju, sigurnosnim uputama i pristup povijesnim zapisima o održavanju. Ovo uvelike pojednostavljuje planiranje i izvođenje aktivnosti održavanja, omogućavajući pravovremene intervencije i smanjujući zastoje sustava. Nadalje, integracija s tehnologijama praćenja u stvarnom vremenu omogućuje rano otkrivanje bilo kakvih anomalija ili kvarova. Time se postižu brze intervencije koje minimaliziraju utjecaj na rad sustava. Korištenje BIM-MEP softvera za projektiranje i održavanje stropnih električnih sustava predstavlja vrijednu investiciju. Ovaj pristup donosi učinkovitije projektiranje, jednostavnije upravljanje i veću dugoročnu pouzdanost sustava.
Prednosti i nedostatci
Ako nikada niste razmišljali o stropnom električnom sustavu, evo kratkog pregleda prednosti i nedostataka ovog rješenja.
Među glavnim prednostima je mogućnost modernizacije sustava bez potrebe za invazivnim radovima koji uključuju premještanje namještaja, rušenje dijelova zidova, a prije svega uklanjanje poda i estriha. Time se smanjuju vrijeme i ukupni troškovi obnove, kao i izbjegavanje neugodnosti življenja u gradilištu kod kuće. Nadalje, stropni električni sustav nudi čistu i modernu estetiku, dopuštajući postavljanje strateških svjetala i reflektora koji mogu poboljšati osvjetljenje prostorije i stvoriti zadivljujuće vizualne efekte. Dodatno, ugradnjom električnog sustava iznad spuštenog stropa izbjegava se i potreba za stvaranjem tragova na donjoj strani ploče, inače potrebnih za pozicioniranje stropnih svjetala.
Međutim, treba uzeti u obzir neke nedostatke. Glavno ograničenje je smanjenje visine prostorije uzrokovano stvaranjem spuštenog stropa, što bi moglo biti problematično posebno u okruženjima s već niskim stropovima.
Ova poteškoća bi se mogla prevladati izbjegavanjem cjelokupnog spuštanja i pružanjem samo obodnih sofita ili ciljanog spuštanja za smještaj kabela.
Nadalje, izrada metalnih konstrukcija i nosača sustava zahtijeva pažljiv i stručan rad. Strop od gipsanih ploča mora biti izrađen od kvalitetnih materijala radi dugotrajnosti i mehaničke čvrstoće. Štoviše, ovo rješenje nije primjenjivo u kontekstima u kojima je potrebno sačuvati vidljivost i cjelovitost stropova, kao što su freske, zasvođeni stropovi, izložene grede itd.
Naposljetku, važno je pribaviti potvrdu o sukladnosti za oba rješenja. Time se osigurava pravilna i sigurna instalacija električnog sustava prema važećim propisima.
Pažljivo razmatranje ovih prednosti i mana ključno je za donošenje informirane odluke o implementaciji stropnog električnog sustava.
