Zaostajete li sa svojim softverom za projektiranje konstrukcija?
Uživajte u svim prednostima BIM tehnologije s FEM solverom integriranim u proračun čeličnih konstrukcija!
EdiLus STEEL je BIM softver za projektiranje i proračun čeličnih konstrukcija
U jednom grafičkom okruženju dobivate BIM model jednostavnih i složenih konstrukcija (sa spojevima, podupiračima i rešetkama), FEM proračunski model, detaljnu grafičku analizu rezultata, automatsko dimenzioniranje čeličnih spojeva i svu relevantnu konstrukcijsku dokumentaciju (radnu crteži, izvješća o proračunima itd.).
Modeliranje čeličnih konstrukcija s trodimenzionalnim magnetskim mrežama
Uz EdiLus STEEL modeliranje čeličnih konstrukcija je jednostavnije i brže zahvaljujući trodimenzionalnim mrežama (Magnetic Grid).
Pomoću magnetske mreže možete generirati prostornu mrežu magnetskih čvorova na koje možete pričvrstiti čelične grede i stupove izravno u 3D prikazu.
Također pridružite objekt Magnetic Grid crtežu DXF ili DWG CAD formata i automatski pretvorite arhitektonski model u vrijedan strukturni model.
Softver nudi magnetske mreže različitih oblika i formi (standardne, piramidalne, stožaste, cilindrične, sferične, spiralne, rešetkaste) koje možete jednostavno modificirati za sastavljanje širokog spektra trodimenzionalnih modela i složenih geometrija.
Uz Magnetic Grid, brzo modelirajte čak i retikularne strukture potpuno u 3D prikazu.
Integracija s EdiLus CONCRETE također vam omogućuje modeliranje miješanih čelično-betonskih konstrukcija izravno u jednom modelu.
Namjenski parametarski BIM objekti za projektiranje i modeliranje te integrirani strukturni model FEM solvera
Parametarski unos objekata u EdiLus STEEL omogućuje vam modeliranje složenih konstrukcija, provjeru svakog detalja i generiranje detaljnog niza građevinskih dokumenata, crteža, proračuna i strukturalnih provjera, sve u jednoj fazi.
Svi konstrukcijski elementi (stupovi, grede, rešetke, grede, podupirači itd.) su parametrijski objekti sa svojim specifičnim mehaničkim karakteristikama i svojstvima.
Zahvaljujući naprednim funkcijama automatskog prepoznavanja elemenata dizajna, aktivnim u magnetskoj mreži možete umetati elemente na iznimno brz, fleksibilan i precizan način.
Softver također nudi veliku arhivu najčešće korištenih čeličnih profila: IPE, HE, cjevasti, kvadratnog oblika, L-oblika, kompozitni itd.
Snažni integrirani FEM alat za rješavanje optimizira i ubrzava proces analize omogućujući vam da se uhvatite u koštac sa svakim aspektom konstrukcijskog dizajna izravno unutar programa, bez rizika od nailaska na strukturalne nedostatke i uz značajnu uštedu vremena.
Modeliranje rešetki i ukrućenja počevši od specifične biblioteke
EdiLus STEEL, softver za izradu detalja konstrukcijskog čelika, ima poseban parametarski objekt za modeliranje rešetki.
Samo odaberite – s posebnim čarobnjakom – model rešetke iz određene biblioteke i definirajte njegovu geometriju:
Na temelju napravljenih dizajnerskih izbora, softver automatski generira sve strukturne elemente objekta rešetke.
Na isti način moguće je umetnuti koncentrične okomite ili kose ukrute, X, V ili obrnuti V.
3D grafički dizajn okruženja za konekcije
Dizajn spojeva čeličnih elemenata integriran je u proračun konstrukcije.
Možete birati između različitih vrsta veza:
Napredni grafički unos strukture također vodi korisnika u definiranju geometrije u skladu s regulatornim pokazateljima.
Faza unosa je posebno jednostavna i precizna uz pomoć detaljnog prikaza detalja konstrukcije koji je kontekstualan 3D prikazu spojnog objekta.
Upravljanje vezama također je prošireno na objekte ukrućenja i rešetki.
Grafičke provjere nestabilnosti i otpornosti svakog strukturnog člana
EdiLus STEEL omogućuje projektiranje čeličnih zgrada u skladu s Eurokodovima (EC) i pripadajućim nacionalnim aneksima.
Izvođenje statičke i dinamičke analize konstrukcije s integriranim MKE solverom i provjere isključivo na graničnim stanjima:
Provjere veze u stvarnom vremenu
Istovremeno s proračunom konstrukcije provjeravaju se i spojevi umetnutih čeličnih elemenata:

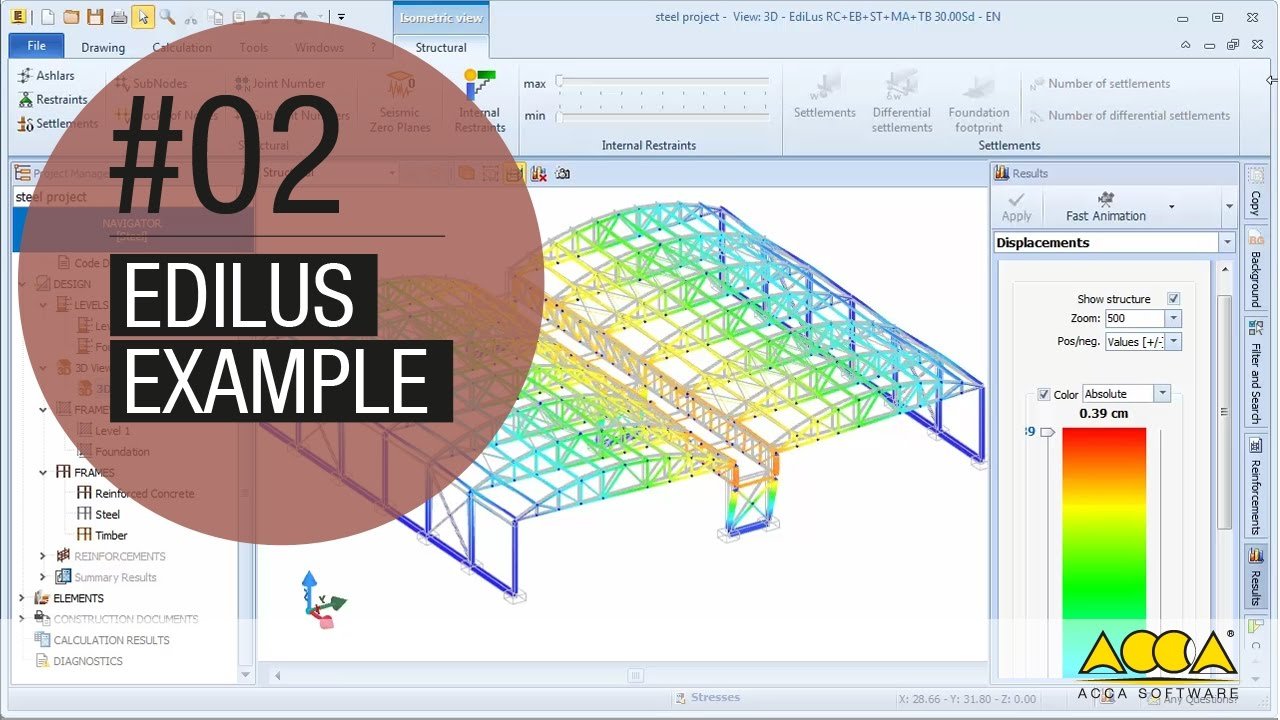

3D grafički prikaz rezultata s mapiranjem boja pomaka, naprezanja, napetosti...
Uz EdiLus STEEL konzultirajte se i provjerite rezultate izračuna koji se odnose na elemente, spojeve, pomake, naprezanja, napetosti itd. u lako čitljivim 3D grafičkim prikazima s kodiranjem u boji.
Dok ste u 3D prikazu, snažna značajka samodijagnostike omogućuje vam da provjerite ima li neprovjerenih šipki ili spojeva.
Program također vraća mapiranje kodiranih bojama sigurnosnih koeficijenata koji predstavljaju brzinu rada materijala.
Izračuni i rasporedi čeličnih konstrukcija ispisani ili izvezeni u Excel ili dostupni izravno na internetu
Samo jednostavnim modeliranjem strukture, EdiLus STEEL vam pruža:
Zahvaljujući značajci izvoza podataka o izračunu, možete intuitivno pokrenuti izračun metalne konstrukcije, izračun čeličnih greda, izračun metalnih greda u Excelu ili izravno na mreži koristeći usBIM, dostupan besplatno zajedno sa softverom.
Često postavljena pitanja
Koje strukture mogu modelirati i izračunati s EdiLusom?
S EdiLusom je moguće nastaviti s projektiranjem i provjerom novih ili postojećih armiranobetonskih i običnih zidanih konstrukcija te novih armiranobetonskih i čeličnih konstrukcija.
EdiLus je program za proračun konstrukcija posebno dizajniran i razvijen za modeliranje i proračun zgrada namijenjenih za stambenu, javnu, uredsku i komercijalnu uporabu. Upravo u tom kontekstu možete maksimalno iskoristiti snagu, jednostavnost i brzinu modeliranja EdiLusa. Rješenje EdiLus nije prikladno za projektiranje mostova, infrastrukturnih objekata, željezničkih mreža, konstrukcija s predstlačenim elementima i nasipa.
Koje vrste analiza mogu izvesti s EdiLusom?
S EdiLusom možete izvoditi statičke i seizmičke linearne analize.
Što se tiče seizmičkih proračuna, moguće je birati između ekvivalentne statičke analize i modalne dinamičke analize.
Mogu li izračunati mješovite strukture?
EdiLus se može integrirati s opcijskim modulima za projektiranje i proračun armiranobetonskih konstrukcija, zidanih konstrukcija, čeličnih konstrukcija, konstrukcija s drvenim elementima te adaptaciju postojećih objekata.
Integriranjem odgovarajućih proračunskih modula bit će stoga moguće nastaviti s proračunom i verifikacijom mješovitih konstrukcija.
Mogu li analizirati postojeće strukture?
Da, s modulom Masonry i Concrete modulom moguće je analizirati seizmičko poboljšanje ili adaptacijske intervencije za postojeće i mješovite strukture.
Koje vrste intervencija ojačanja mogu primijeniti na postojeće elemente?
S modulom Masonry možete dizajnirati seizmičku prilagodbu ili intervencije poboljšanja s armiranobetonskom oplaticom, ugljičnim vlaknima (FRP), materijalima ojačanim vlaknima (FRCM), vezicama, kabelima za predkompresiju itd.
S EdiLus Concrteom za armiranobetonske zgrade možete projektirati seizmička poboljšanja ili adaptacijske intervencije. U njima je moguće primijeniti i ojačanja na postojeće elemente i umetnuti nove strukturne elemente kao što su novi stupovi, zidovi, zajednički zidovi, podupirači itd. za modeliranje na primjer krovove, podignute konstrukcije i izvršiti cjelokupnu provjeru.
Pristupom posebnom izborniku možete odabrati vrstu intervencije od sljedećeg:
- FRP oplata za savijanje;
- Oblaganje FRP-om za posmična naprezanja;
- Povećanje visine;
- Obloge od armiranog betona;
- FRP oplata;
- Ograničenje čvora;
- Armiranje zidova armiranom žbukom;
- Ojačanje s FRP na zidovima;
- Podupiranje.
Koja vrsta modeliranja je podržana za zidane konstrukcije?
EdiLus Masonry usvaja inovativnu metodu proračuna s trokutastom HP-SHELL shematizacijom s višeslojnim varijabilnim zadebljanjem koje vam omogućuje izvođenje modeliranja strukture u strogom skladu s različitim vrstama prisutnih materijala, bez preuzimanja pojednostavljenih pretpostavki podataka o materijalima koji su nužno približne.
Shematizacija s elementima HP-SHELL omogućuje vam da iz nacrtane jednostavne konstrukcije znate stvarno stanje naprezanja zida u svakoj točki i da u modelu uzmete u obzir sve elemente koji karakteriziraju postojeću građevinu u zidanju (varijacije materijala, neporavnate rupe, prisutnost različitih materijala, intervencije tijekom vremena itd.).
Otporni zidni elementi (prečke i stupovi) automatski se identificiraju i provode se odgovarajuće pravne provjere.
Također možete zatražiti analizu lokalnih mehanizama (prevrtanja i ispupčenja fasada) te izradu/provjeru armiranobetonskih ili zidanih temelja.
Mogu li modelirati čelične konstrukcije?
Da, s modulom EdiLus Steel možete projektirati i izračunati čelične konstrukcije ili pojedinačne čelične elemente unutar konstrukcija od drugih materijala.
Mogu li modelirati drvene konstrukcije?
EdiLus vam također omogućuje proračun drvenih elemenata za dovršetak armiranobetonskih ili zidanih konstrukcija kao što su krovovi, nadstrešnice itd.
Modul nije dizajniran za proračun pune drvene konstrukcije jer ne pruža specifične postavke za seizmičke proračune ove vrste konstrukcije (faktor ponašanja, disipativne provjere konstrukcijskih elemenata itd.).
Međutim, moguće je modelirati i izračunati potpuno drvenu konstrukciju definiranjem NEDISIPATIVNOG ponašanja ili obraćanjem pozornosti na ispravnu definiciju faktora ponašanja (koji se definira ručno) ili bilo koje druge postavke za seizmički proračun.
Moram napraviti neke lokalne intervencije i strukturna poboljšanja. Mogu li koristiti EdiLus?
EdiLus je razvijen za projektiranje novih zgrada i za provjeru intervencija kao što su poboljšanja i seizmičke prilagodbe postojećih zgrada koje stoga uključuju ponašanje i provjeru strukture u cjelini.
Ne podržava provjeru izoliranih popravaka.
No, to ne znači da nije moguće modelirati i verificirati/projektirati čak i pojedine elemente ili neke konstruktivne dijelove (kao što su krovovi, temelji i sl.).
Na korisniku je da pokaže da lokalna intervencija ne mijenja ponašanje drugih dijelova ili strukture u cjelini i da intervencije ne rezultiraju smanjenjem prethodno postojećih razina sigurnosti.
U koje formate mogu izvesti građevinske crteže?
S EdiLusom možete izvesti sve relevantne građevinske crteže u formatima datoteka dwg/dxf, PDF-ove i 3D prikaz strukture u IFC formatu, tipičnom za BIM modele.
Koje dokumente mogu izraditi s EdiLusom?
Automatski preuzmite svu projektnu dokumentaciju izravno iz BIM modela, u skladu s najnovijim zakonskim odredbama: stolarske konstrukcije, rasporede armature, opća tehnička izvješća, rezultate proračuna, geotehničko izvješće, radne nacrte, planove održavanja i troškovnik konstrukcije (s PriMusom ).
Dobivam li i potvrdu čeličnih i drvenih spojeva?
Dizajn spojeva čeličnih elemenata integriran je u proračun konstrukcije.
Što se tiče čeličnog modula, možete birati između različitih vrsta spojeva (prirubnica, kvadrat, uglavne ploče, spojne ploče, sidreni vijci, itd.), definirati geometriju s grafičkim unosom i voditi u skladu s regulatornim indikacijama.
Što se tiče drvenog modula, možete definirati spojeve drvo-drvo s metalnim spojnicama za 90° križanja između horizontalnih greda i/ili stupova i drvo-r.c. spojevi metalnim utičnicama između drvenih stupova i AB temelja ili između 90° križanja s horizontalnim gredama i AB stupovima i/ili zidovima.
Osim toga, za neke situacije također je moguće definirati vezu tipa zareza, u kontaktnim područjima, gdje softver nastavlja s oblikovanjem šipki na odgovarajući način definiranjem detaljnih zareza i područja podrške kako bi izvršio pravovremenu provjeru napetosti kontakta.
Softver pruža detaljan prikaz detalja konstrukcije u kontekstu trodimenzionalnog prikaza spoja objekta.
S posebnim funkcijama dupliciranja, možete replicirati svaku vezu u svim drugim sličnim uvjetima prisutnima u strukturi.
Imajte na umu da se veze mogu unijeti i izračunati samo za neke vrste presjeka i za neke unaprijed definirane geometrijske konfiguracije.
To znači da nećete “uvijek” moći dobiti punu provjeru veza.
Mogu li brzo pregledati i pregledati rezultate izračuna?
S EdiLusom očitajte rezultate izračuna izravno na modelu.
Pogledajte opterećenja, naprezanja, deformacije, načine vibracija, koeficijente sigurnosti, ubrzanja kolapsa itd.
Također, pogledajte različite rezultate izračuna u 3D-ui mapiranju boja za brzu kontrolu.
Mogu li uvesti datoteke u dxf/dwg formatu za unos strukture?
Naravno! Možete uvesti crteže u DXF/DWG formatu na različitim razinama programa.
Također smo razvili posebne funkcije koje omogućuju automatsko generiranje strukturnih objekata počevši od uvezenog dxf/dwg.
Mogu li uvesti 3D arhitektonski model zgrade u IFC formatu?
EdiLus je prvi talijanski BIM autorski softver za proračun konstrukcije s međunarodnom certifikacijom buildingSMART za IFC uvoz i izvoz. S EdiLusom možete, na primjer, uvesti digitalni model arhitektonskog projekta kreiranog pomoću softvera za arhitektonsko BIM projektiranje (na primjer: Edificius, Revit, Allplan, ArchiCAD, VectorWorks itd.) i nastaviti raditi na projektiranju i analizi konstrukcijskih aspekata u 3D-u u skladu sa zahtjevima dizajna kako ih utvrđuju druge discipline dizajnerskog tima.
Mogu li izvesti 3D strukturni model zgrade u IFC formatu?
Absolutno. EdiLus vam omogućuje izvoz 3D prikaza strukture u IFC format tipičan za BIM modele.
S kojim skupom propisa mogu izvesti strukturne proračune?
U EdiLusu su trenutno implementirani sljedeći propisi:
Brazilski NBR standardi za armiranobetonske i čelične konstrukcije;
Eurokodovi.
Mogu li pregledavati i uređivati pojačanja koja nudi program?
Naravno! Poseban uređivač ojačanja omogućuje brzu izmjenu i prilagodbu armiranobetonskih elemenata s trenutnim pregledom konstrukcijskih elemenata dok sve drži pod kontrolom.
